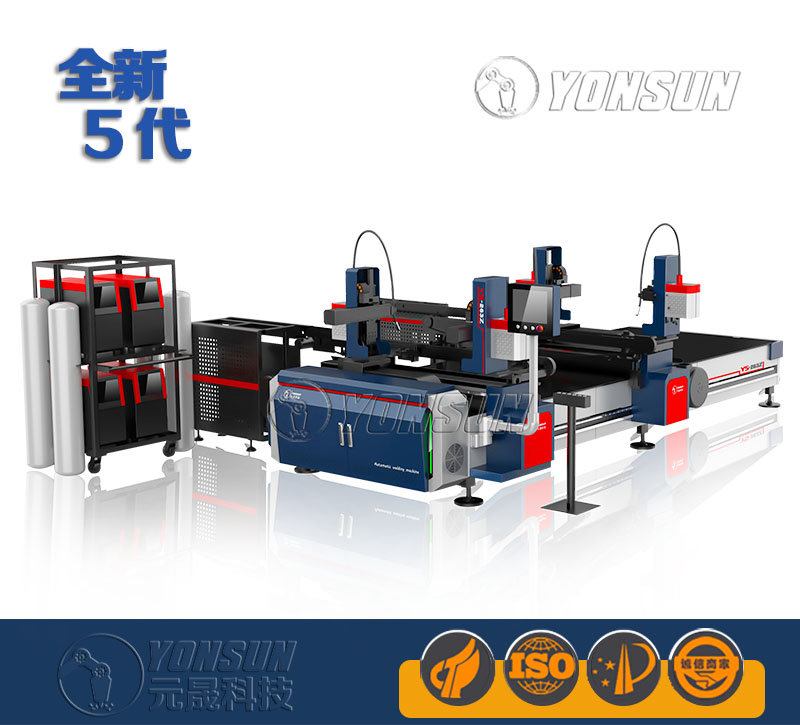

通風角鋼去蘭自動焊接工作站，柔性高，悍接效率高，可以自由拼裝組合，配合自動裝夾平臺，可以輸入角鋼去蘭的尺寸，自動完成定位，然后只需要點擊按鈕，角鐵法蘭焊設備自動完成焊接。配合自動裝夾平臺，角鐵法蘭自動焊接機無需編程，下次使用時，只需要調整可以了。自動裝夾平臺為模組滑動，伺服電機驅動，PLC控制，有效焊接范圍：長*寬，小范圍：200/310x200mm-大范圍3500mmx1500mm其它更大的尺寸可以根據不同的配置選擇。焊接效率可以達到9秒一個，焊接完成一個角鋼法蘭。大大的減少了焊接耗材的使用量，降低很多焊接成本。
角鐵法蘭自動焊機廣泛應用于地鐵通風、建筑通風、制冷通風、暖通及凈化工程的角鐵法蘭焊接機。 技木可以時時通訊，檢測和改變焊接參數，達到監控焊接質量的目的。角鐵法蘭自動焊接機焊接鍍鋅角鋼法蘭效果一樣完美，焊接質量和效率一樣高。

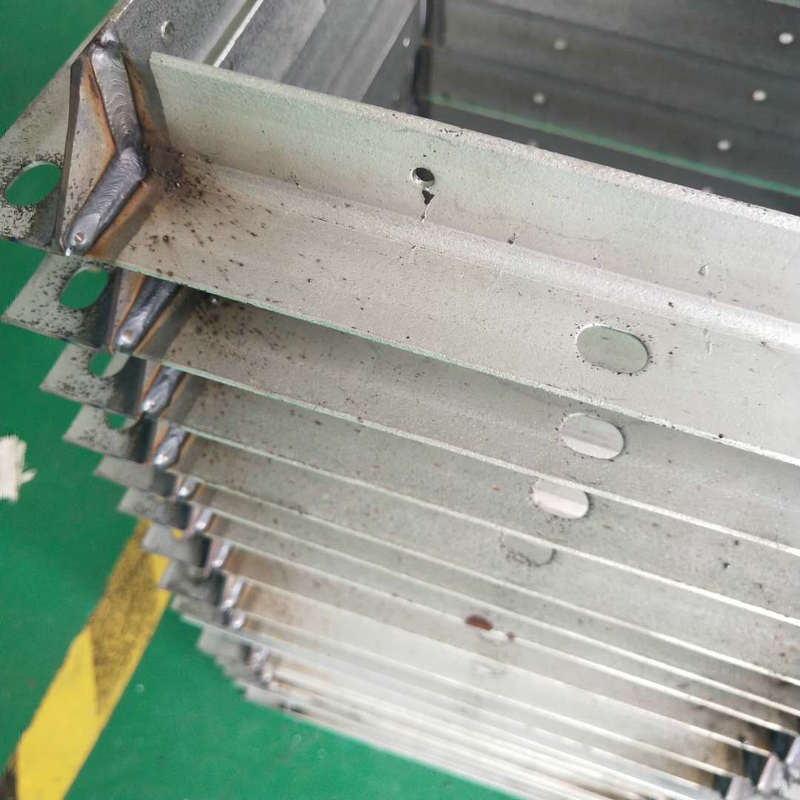

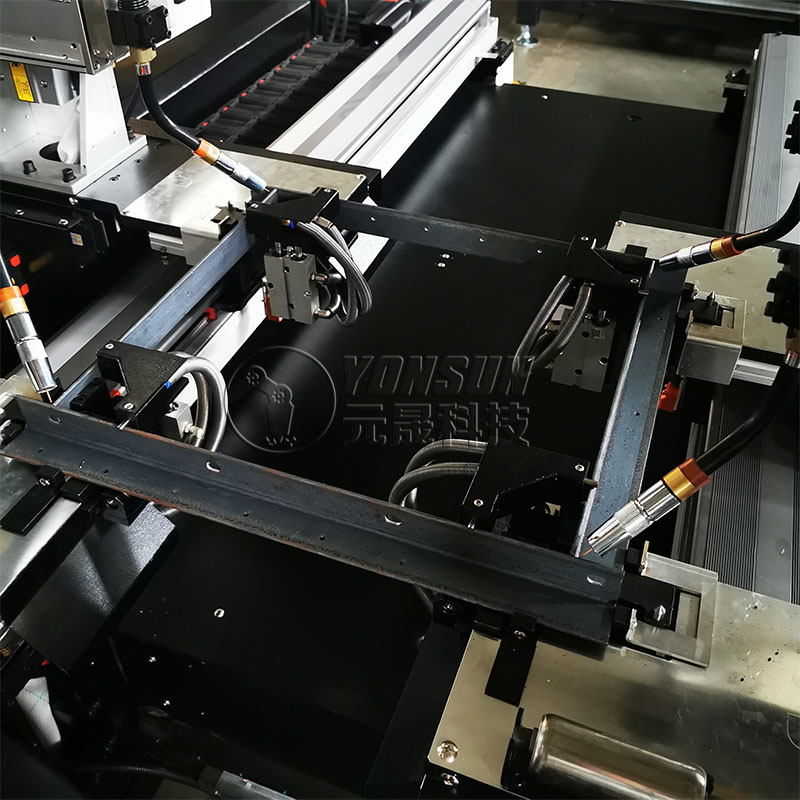

通風角鋼法蘭自動焊接工作站的特點： 1悍接簡單，只需要輸入尺寸，點擊按鈕，可以完成焊接。 2效率高，柔性好，可以達到9秒焊接完成一個角鋼法蘭件。 3裝夾平臺設計合理，精度高，裝夾法蘭尺寸準確平整。可以提高焊接質量，低飛濺。 4焊接角鋼尺寸有效焊接范圍：長*寬，小范圍：200/310x200mm-大范圍3500mmx1500mm，更大尺寸可以根據 配置更改和定制。 5適用范圍：方角鐵法蘭、T型/U型管廊支架。產品用途：廣泛用于通風角鐵法蘭、管廊T型、U型支架不同規格尺寸的角焊接。
角鐵法蘭自動焊接機工藝標準
|
所用法蘭部件名稱 |
常規用法蘭材料 |
焊接標準要求 |
說明 |
|
室體聯接 |
角鋼 |
內側滿焊 外側斷續焊 |
①根據所用法蘭材料，焊縫尺寸工藝執行。 ②斷續焊焊段長度間距按焊接工藝執行。 ③圖紙另有要求，按圖紙要求執行。 ④焊接方法為CO2焊。 |
|
輸送器 |
角鋼 |
內側斷續焊 外側斷續焊 |
|
|
鋼板 |
內側定位焊 外側滿焊 |
||
|
分離器 |
角鋼 槽鋼 |
內側斷續焊 外側斷續焊 |
|
|
鋼板 |
內側定位焊 外側滿焊 |
||
|
除塵器 |
角鋼 槽鋼 |
內側滿焊 外側斷續焊 |
|
|
鋼板 |
內側定位焊 外側滿焊 |
||
|
提升機 |
角鋼 |
內側滿焊 外側斷續焊 |
|
|
鋼板 |
內側定位焊 外側滿焊 |
||
|
管道 |
鋼板 |
內側定位焊 外側滿焊 |
|
|
風機殼體 |
角鋼 |
內側滿焊 外側斷續焊 |
|
|
鋼板 |
內側定位焊 外側滿焊 |
